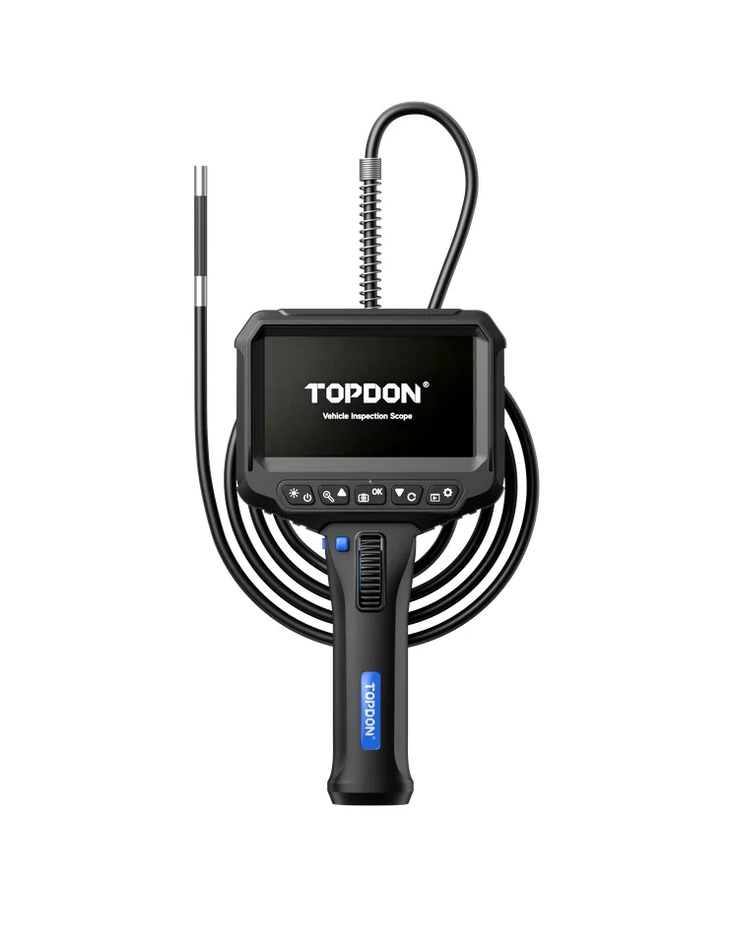

TOPDON VIS002 vaizdo endoskopas su ekranu

TOPDON VIS002 – kompaktiškas diagnostinis endoskopas, skirtas automobilių variklių, mechaninių mazgų, elektros instaliacijos, ventiliacijos sistemų ir kitų sunkiai pasiekiamų vietų apžiūrai.

Įrenginys turi itin ploną 5,5 mm skersmens kameros galvutę, kurią galima įvesti pro siauras angas. Tai ypač naudinga tikrinant benzininius ir dyzelinius variklius per uždegimo arba kaitinimo žvakių angas. Endoskopas leidžia apžiūrėti cilindrų vidų ir kitus komponentus be papildomo ardymo, kai prieiga yra pakankama.

1 MP HD kamera padeda pastebėti anglies nuosėdas, cilindrų sienelių įbrėžimus, koroziją, skysčių nuotėkių požymius ir kitus matomus pažeidimus. Kameros matymo kampas siekia 90°, o tinkamo fokusavimo atstumas – 15–100 mm.

Vienas svarbiausių VIS002 privalumų – 210° kampu į dvi puses valdoma kameros galvutė. Specialus reguliavimo ratukas leidžia sklandžiai pakreipti kamerą į kairę arba dešinę ir nukreipti ją į norimą vietą. Tai padeda apžiūrėti komponentus už kliūčių ar siaurose ertmėse.

Integruotas 4,3 colio IPS ekranas leidžia iš karto stebėti vaizdą. Įrenginiui nereikia išmaniojo telefono, papildomos programėlės ar „Wi-Fi“ ryšio – pakanka jį įjungti ir pradėti apžiūrą.

Kameros galvutėje sumontuoti 8 reguliuojamo ryškumo LED šviesos diodai, užtikrinantys geresnį matomumą tamsiose vietose. Pusiau standus 1 m ilgio kabelis leidžia patogiai nukreipti kamerą ir išlaikyti reikiamą jos padėtį.

Kameros galvutė ir zondo kabelis atitinka IP67 apsaugos klasę, todėl yra apsaugoti nuo dulkių ir vandens poveikio pagal šios klasės reikalavimus.

VIS002 taip pat palaiko nuotraukų ir vaizdo įrašų fiksavimą. Komplekte yra 32 GB „microSD“ atminties kortelė, o įrenginys palaiko iki 128 GB talpos korteles.

Papildomai pateikiami kabliuko ir magneto priedai, skirti smulkiems metaliniams komponentams, varžtams ar kitoms detalėms iš sunkiai pasiekiamų vietų ištraukti.

Pagrindiniai privalumai

• 4,3" IPS ekranas – tiesioginiam vaizdo stebėjimui

• 5,5 mm kameros skersmuo – siauroms angoms

• 1 MP HD kamera – detaliam vaizdui

• 210° valdoma kameros galvutė – pakreipiama į dvi puses

• Patogus kameros kampo reguliavimo ratukas

• 1 m pusiau standus zondas

• 90° matymo kampas

• Fokusavimo atstumas – 15–100 mm

• 8 reguliuojamo ryškumo LED diodai

• IP67 apsauga kameros galvutei ir kabeliui

• Nuotraukų ir vaizdo įrašymo funkcijos

• Komplekte 32 GB „microSD“ kortelė

• Palaiko iki 128 GB atminties korteles

• Integruotas 2200 mAh akumuliatorius

• Nereikalingas telefonas, programėlė ar „Wi-Fi“

• Komplekte magnetas ir kabliukas smulkioms detalėms ištraukti

• Patogus transportavimo dėklas

Techninės charakteristikos

• Modelis: VIS002

• Gamintojas: TOPDON

• Tipas: diagnostinis vaizdo endoskopas

• Ekranas: 4,3" IPS

• Kameros skersmuo: 5,5 mm

• Kameros raiška: 1 MP

• Kameros pakreipimas: 210°, dviem kryptimis

• Matymo kampas (FOV): 90°

• Fokusavimo atstumas (DOF): 15–100 mm

• Apšvietimas: 8 balti LED diodai

• LED ryškumas: reguliuojamas

• Zondo ilgis: 1 m

• Zondo konstrukcija: pusiau standus kabelis

• Apsaugos klasė: IP67 (kameros galvutė ir kabelis)

• Nuotraukų formatas: JPG

• Vaizdo įrašų formatas: AVI

• Atmintis: „microSD“

• Komplekte esanti atminties kortelė: 32 GB

• Maksimali palaikoma atmintis: 128 GB

• Maitinimo įvestis: 5 V / 1 A

• Akumuliatorius: 3,7 V, 2200 mAh

• Akumuliatoriaus energija: 8,14 Wh

• Darbinė temperatūra: -10–50 °C

• Laikymo temperatūra: -20–70 °C

• Matmenys: 225 × 123 × 53 mm

• Svoris: 380 g

Diagnostikos galimybės

Variklio cilindrų apžiūra

5,5 mm skersmens kamera leidžia apžiūrėti cilindrų vidų per tinkamas uždegimo arba kaitinimo žvakių angas. Galima ieškoti anglies nuosėdų, cilindrų sienelių įbrėžimų ir kitų matomų pažeidimų.

Sunkiai pasiekiamų komponentų tikrinimas

210° valdoma kameros galvutė padeda apžiūrėti vietas, kurios nėra tiesiogiai matomos įvedus zondą.

Elektros instaliacijos patikra

Tinka laidų kanalų, jungčių ir kitų sunkiai prieinamų elektros sistemos vietų vizualinei apžiūrai.

Skysčių nuotėkių paieška

Kamera gali padėti nustatyti matomus alyvos, aušinimo skysčio ar kitų skysčių nuotėkio požymius.

Nuotraukų ir vaizdo įrašų fiksavimas

Patikros rezultatus galima išsaugoti atminties kortelėje, peržiūrėti ir naudoti remonto dokumentavimui.

Komplektacija

• 1 × TOPDON VIS002 diagnostinis endoskopas

• 1 × USB-C į USB-A laidas

• 1 × kabliuko priedas

• 1 × magnetinis priedas

• 1 × 32 GB „microSD“ atminties kortelė

• 1 × valymo šluostė

• 1 × transportavimo dėklas

• 1 × naudojimo instrukcija

Pritaikymas

• Benzininių ir dyzelinių variklių diagnostikai

• Cilindrų ir degimo kamerų apžiūrai

• Stūmoklių paviršių patikrai

• Įsiurbimo kanalų apžiūrai

• Sunkiai pasiekiamų variklio komponentų tikrinimui

• Elektros instaliacijos apžiūrai

• Ventiliacijos ir HVAC sistemų patikrai

• Mechaninių mazgų diagnostikai

• Skysčių nuotėkių požymių paieškai

• Smulkių nukritusių detalių ištraukimui

• Autoservisams

• Mechanikos dirbtuvėms

• Techninės priežiūros darbams

Svarbi informacija

IP67 apsaugos klasė taikoma kameros galvutei ir zondo kabeliui, o ne visam įrenginiui.

Įrenginio darbinės temperatūros diapazonas yra -10–50 °C. Prieš naudojant kamerą variklio viduje ar šalia įkaitusių komponentų būtina įsitikinti, kad temperatūra neviršija gamintojo leidžiamų ribų.
