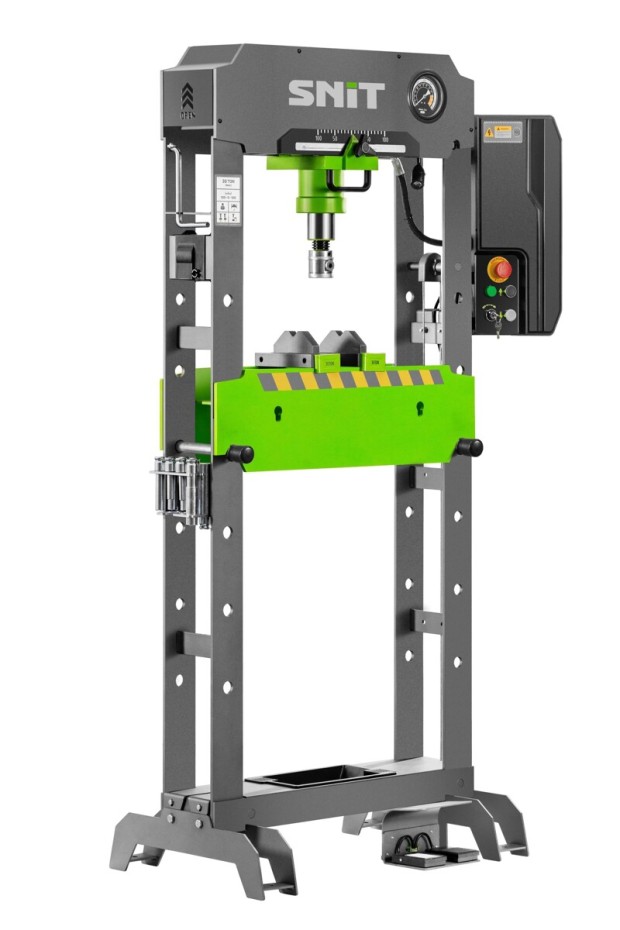

SNIT SEP-30HM elektrinis hidraulinis dirbtuvių presas 30 t, 230 V, su reguliuojamu cilindru

SNIT SEP-30HM – pastatomas elektrinis hidraulinis dirbtuvių presas, sukurtas automobilių servisams, mechanikos dirbtuvėms ir pramoninės įrangos remonto darbams.

Įrenginio maksimali spaudimo jėga siekia 30 tonų, todėl presas tinka įvairiems mechaninių detalių montavimo, išpresavimo ir kitiems didesnės spaudimo jėgos reikalaujantiems darbams.

Presas turi 500 W elektrinį hidraulinį siurblį, kuris leidžia atlikti presavimo darbus be rankinio hidraulinio siurblio pumpavimo. Dviejų greičių sistema užtikrina greitesnį stūmoklio judėjimą pradinėje darbo fazėje ir lėtesnį, tikslesnį judėjimą pozicionuojant presuojamą detalę.

Reguliuojamo aukščio darbinis stalas suteikia galimybę pritaikyti presą skirtingų dydžių komponentams. Darbinis aukštis reguliuojamas 25–850 mm diapazone, o hidraulinio stūmoklio eiga siekia 220 mm.

Įrenginyje sumontuotas horizontaliai slankiojantis hidraulinis cilindras, kurio padėtį galima keisti į kairę arba dešinę. Integruota matavimo skalė ir reguliavimo rankena leidžia tiksliau nustatyti spaudimo tašką.

Papildomą naudojimo patogumą suteikia kojinis valdymo pedalas, leidžiantis valdyti presą neatitraukiant rankų nuo darbo zonos. Integruotas LED apšvietimas pagerina matomumą, o kompaktiškas elektrinis valdymo blokas leidžia patogiai reguliuoti įrenginio veikimą.

Preso konstrukcija gaminama naudojant lazerinį metalo pjovimą ir robotizuotą suvirinimą, o integruotas apsauginis vožtuvas padeda apsaugoti hidraulinę sistemą nuo perkrovos.

Pagrindiniai privalumai

• Maksimali spaudimo jėga – 30 t

• Elektrinis hidraulinis siurblys

• Variklio galia – 500 W

• Maitinimas – 230 V, vienfazis

• Dviejų greičių hidraulinė sistema

• Greitas pradinis stūmoklio judėjimas

• Lėtesnis ir tikslesnis darbinis pozicionavimas

• Reguliuojamo aukščio darbinis stalas

• Darbinis aukštis – 25–850 mm

• Hidraulinio stūmoklio eiga – 220 mm

• Į kairę ir dešinę slankiojantis cilindras

• Cilindro padėties reguliavimo rankena ir skalė

• Kojinis valdymo pedalas

• Integruotas LED darbo zonos apšvietimas

• Reguliuojamas stūmoklio prailginimas

• V formos atramos su 180° kreipimo konstrukcija

• Integruotas apsauginis vožtuvas

• Apsauginiai mechanizmo gaubtai

• Lazeriu pjauta ir robotizuotai suvirinta konstrukcija

• Pastatomas grindinis modelis

Techninės charakteristikos

• Gamintojas: SNIT

• Modelis: SEP-30HM

• Tipas: elektrinis hidraulinis dirbtuvių presas

• Konstrukcija: pastatomas ant grindų

• Maksimali spaudimo jėga: 30 t

• Elektros maitinimas: 230 V

• Fazių skaičius: 1

• Variklio galia: 500 W

• Hidraulinis siurblys: elektrinis

• Veikimo greičiai: 2

• Darbinis aukštis: 25–850 mm

• Stūmoklio eiga: 220 mm

• Darbinis stalas: reguliuojamo aukščio

• Hidraulinis cilindras: slankiojantis į kairę ir dešinę

• Valdymas: elektrinis valdymo blokas ir kojinis pedalas

• Darbo zonos apšvietimas: LED

• Apsauginis vožtuvas: integruotas

• Bendras aukštis: 1800 mm

• Bendras plotis pagal brėžinį: 770 mm

• Pagrindo gylis pagal brėžinį: 505 mm

• Svoris: 174 kg

• Nurodytas pakuotės aukštis: 50 cm

• Konstrukcijos gamyba: lazerinis pjovimas ir robotizuotas suvirinimas

Konstrukcijos ir valdymo ypatybės

Dviejų greičių elektrinė hidraulinė sistema

Presas leidžia pasirinkti greitesnį stūmoklio judėjimą ir lėtesnį, tikslesnį darbo režimą. Tai padeda efektyviau atlikti skirtingo pobūdžio presavimo užduotis.

Horizontaliai reguliuojamas cilindras

Hidraulinį cilindrą galima slinkti į kairę arba dešinę, o integruota skalė ir reguliavimo rankena palengvina spaudimo taško nustatymą.

Reguliuojamo aukščio darbinis stalas

Stalo padėtį galima keisti pagal apdorojamos detalės matmenis. Darbinis aukštis nuo 25 iki 850 mm suteikia galimybę dirbti su skirtingo dydžio komponentais.

Kojinis valdymo pedalas

Leidžia valdyti hidraulinį mechanizmą koja ir suteikia daugiau patogumo atliekant detalių pozicionavimo darbus.

LED darbo zonos apšvietimas

Integruotas apšvietimas pagerina matomumą presavimo zonoje, ypač dirbant silpniau apšviestose patalpose.

Tvirta konstrukcija ir apsaugos

Preso rėmas pagamintas naudojant lazerinio pjovimo ir robotizuoto suvirinimo technologijas. Integruotas apsauginis vožtuvas, mechanizmų gaubtai ir pramoniniai sandarikliai pritaikyti intensyviam naudojimui.

Pritaikymas

• Guolių įpresavimui ir išpresavimui

• Silentblokų keitimui

• Įvorių montavimui ir demontavimui

• Velenų ir ašių presavimo darbams

• Mechaninių mazgų ardymui ir surinkimui

• Automobilių važiuoklės remontui

• Pavarų dėžių komponentų remontui

• Mechanikos dirbtuvėms

• Automobilių servisams

• Pramoninės įrangos priežiūrai

Svarbi naudojimo informacija

• Maksimali preso spaudimo jėga – 30 tonų.

• Presuojamos detalės turi būti tinkamai atremtos ir centruotos.

• Prieš atliekant darbus būtina nustatyti tinkamą darbinio stalo bei hidraulinio cilindro padėtį.

• Presas turi būti pastatytas ant tvirto, lygaus pagrindo.

• Negalima viršyti gamintojo nurodytos maksimalios apkrovos.

• Darbo metu būtina laikytis gamintojo saugos ir naudojimo instrukcijų.
