ATLANTIC LASER SET PLUS – Komplektas ATC-28 + ATB-400

ATLANTIC LASER SET PLUS – padangų montavimo ir ratų balansavimo staklių komplektas

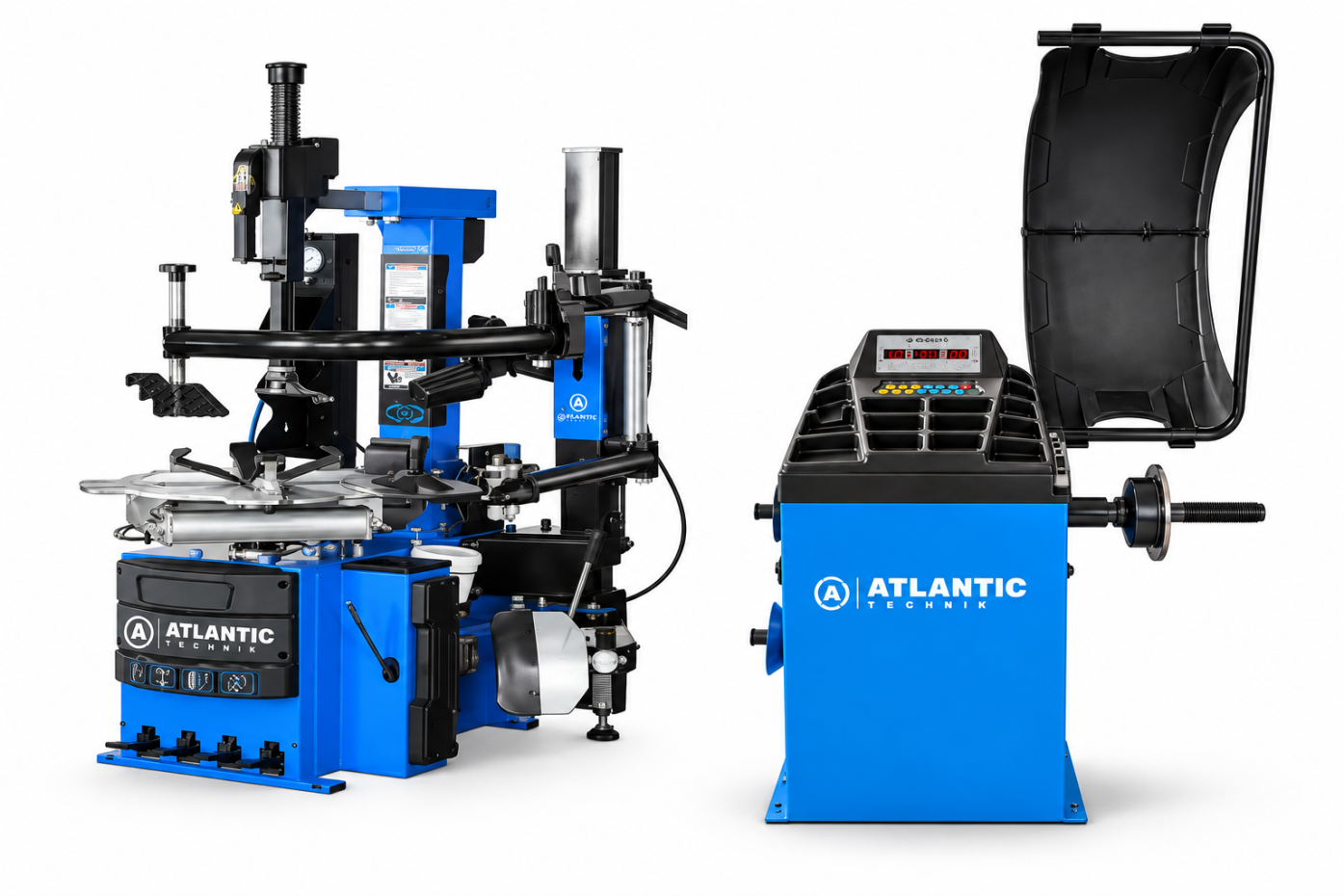

ATLANTIC LASER SET PLUS – tai dviejų įrenginių komplektas, skirtas greitam, patogiam ir tiksliam automobilių ratų aptarnavimui. Komplektą sudaro ATC-28 padangų montavimo staklės su pagalbine ranka ir ATB-400 ratų balansavimo staklės su statiniu lazeriu.

Šis įrangos derinys leidžia atlikti pagrindinius padangų montavimo, demontavimo ir ratų balansavimo darbus vienoje darbo vietoje. Tvirta montavimo staklių konstrukcija, pagalbinė ranka ir automatinės balansavimo funkcijos padeda sumažinti operatoriaus fizinį krūvį, taupyti laiką bei užtikrinti tikslų darbo rezultatą.

Komplektą sudaro:

1. ATC-28 padangų montavimo staklės su pagalbine ranka

ATC-28 – tvirtos konstrukcijos padangų montavimo staklės, skirtos lengvųjų automobilių ir mikroautobusų ratams aptarnauti. Staklės pritaikytos darbui su įvairių tipų padangomis, įskaitant standžias ir žemo profilio padangas.

Komplekte esanti pagalbinė ranka („Helper Arm“) palengvina sudėtingesnių padangų montavimą ir demontavimą. Ji padeda prispausti bei išlaikyti padangą reikiamoje padėtyje, todėl darbas tampa patogesnis ir reikalauja mažiau fizinės jėgos.

Staklėse naudojama sustiprinta S41 šešiakampė ašis, užtikrinanti konstrukcijos stabilumą ir atsparumą deformacijai. Montavimo galvutė turi plastikines apsaugas, kurios padeda apsaugoti aliuminio ir dažytus ratlankius nuo subraižymų.

Pagrindiniai ATC-28 privalumai:

• Pagalbinė ranka palengvina standžių ir žemo profilio padangų montavimą

• Sustiprinta S41 šešiakampė ašis užtikrina konstrukcijos tvirtumą

• Plastikinės montavimo galvutės apsaugos padeda išvengti ratlankių pažeidimų

• Pneumatinė sistema užtikrina patogų ir sklandų darbą

• Galimybė montuoti padangas ant ratlankių iki 28"

• 230 V maitinimas leidžia naudoti stakles įprastame autoserviso elektros tinkle

ATC-28 techninės charakteristikos:

• Išorinis ratlankių fiksavimo diapazonas: 12–25"

• Vidinis ratlankių fiksavimo diapazonas: 15–28"

• Maksimalus rato skersmuo: 1140 mm

• Padangos plotis: 3–14"

• Rekomenduojamas darbinis oro slėgis: 8–10 bar

• Maitinimas: 230 V

• Variklio galia: 1,1 kW

• Stalo sukimosi greitis: apie 7 aps./min.

• Staklių matmenys: 1150 × 1050 × 1760 mm

• Staklių pakuotės matmenys: 1150 × 900 × 1020 mm

• Staklių neto svoris: 330 kg

• Staklių bruto svoris: 360 kg

• Pagalbinės rankos matmenys: 1020 × 380 × 350 mm

• Pagalbinės rankos svoris: 112 kg

2. ATB-400 ratų balansavimo staklės su lazeriu

ATB-400 – ratų balansavimo staklės, skirtos tiksliam ir greitam lengvųjų automobilių ratų balansavimui. Staklėse integruota automatinė ratlankio parametrų matavimo sistema, statinis lazeris ir balansavimo programos, palengvinančios kasdienį darbą.

Įrenginys automatiškai išmatuoja atstumą iki balansavimo plokštumos, ratlankio diametrą ir lengvojo lydinio ratlankių balansavimo plokštumų padėtis. Skardinių ratlankių plotis įvedamas rankiniu būdu.

Statinis lazeris tiksliai nurodo klijuojamų svarelių montavimo vietą ties 9 valandos padėtimi. Svarelius taip pat galima pozicionuoti naudojant automatizuotą matuoklį, o kalami svareliai montuojami ties 12 valandos padėtimi.

AUTO ALU S funkcija automatiškai parenka balansavimo režimą ir svarelių montavimo būdą pagal išmatuotus ratlankio parametrus.

SPLIT programa leidžia klijuojamus svarelius paslėpti už ratlankio stipinų, išlaikant estetišką ratlankio išvaizdą. OPT funkcija padeda optimizuoti disbalanso svorį.

Staklėse taip pat įdiegtos AUTO DIAGNOSTIKOS ir AUTO KALIBRACIJOS funkcijos. Jos leidžia kontroliuoti daviklių parametrus ir palengvina įrangos priežiūrą.

Balansavimo tikslumas siekia ±1 g, o vieno rato balansavimo ciklas trunka apie 7 sekundes.

Pagrindiniai ATB-400 privalumai:

• Automatinis atstumo iki balansavimo plokštumos matavimas

• Automatinis ratlankio diametro nustatymas

• Automatinis lengvojo lydinio ratlankių balansavimo plokštumų nustatymas

• Statinis lazeris klijuojamų svarelių pozicionavimui

• AUTO ALU S – automatinis balansavimo režimo parinkimas

• SPLIT – svarelių paslėpimas už ratlankio stipinų

• OPT – disbalanso svorio optimizavimo programa

• AUTO DIAGNOSTIKA – daviklių parametrų kontrolė

• AUTO KALIBRACIJA – automatinio kalibravimo funkcija

• Suapvalinimo pasirinkimas: 5, 10 arba 15 g

• Balansavimo tikslumas: ±1 g

• Balansavimo ciklas: apie 7 s

ATB-400 techninės charakteristikos:

• Ratlankių diametras: 10–24"

• Ratlankių plotis: 1,5–17,5"

• Maksimalus rato skersmuo: 1000 mm

• Maksimalus rato svoris: 65 kg

• Balansavimo tikslumas: ±1 g

• Balansavimo laikas: apie 7 s

• Maksimalus sukimosi greitis: 200 aps./min.

• Maitinimas: 230 V / 50 Hz

• Galia: 0,2 kW

• Lazerio tipas: statinis

• Kampo rezoliucija: 2,8125° (360/128)

• Skardinių ratlankių pločio matavimas: rankinis

• Matmenys su velenu ir gaubtu: 1008 × 870 × 1550 mm

• Pakuotės matmenys: 950 × 560 × 1200 mm

• Pakuotės svoris: 100 kg

ATB-400 komplektacija:

• Ratlankio pločio matuoklis – 1 vnt.

• Svarelių nuėmimo replės – 1 vnt.

• Greito veržimo rankena su dviem gaubtais – 1 vnt.

• 4 centravimo kūgių rinkinys

• Kalibravimo svarelis – 1 vnt.

ATLANTIC LASER SET PLUS komplekto privalumai

• Du įrenginiai viename komplekte – padangų montavimo ir ratų balansavimo staklės kasdieniams ratų aptarnavimo darbams.

• Patogus padangų montavimas – ATC-28 pagalbinė ranka palengvina darbą su standžiomis ir žemo profilio padangomis.

• Tikslus balansavimas – ATB-400 lazeris padeda greitai ir tiksliai nustatyti svarelių montavimo vietas.

• Automatinės funkcijos – sumažina rankinių matavimų poreikį ir pagreitina ratų balansavimo procesą.

• Tvirta konstrukcija – staklės pritaikytos intensyviam naudojimui autoservisuose ir padangų montavimo dirbtuvėse.

• 230 V maitinimas – abu įrenginiai veikia nuo įprasto vienfazio elektros tinklo.

Kam skirtas ATLANTIC LASER SET PLUS?

Šis komplektas tinka automobilių servisams, padangų montavimo dirbtuvėms ir ratų aptarnavimo centrams, kuriuose reikalinga patikima ir lengvai valdoma įranga.

ATLANTIC LASER SET PLUS – praktiškas pasirinkimas tiek naujai įrengiamai ratų aptarnavimo darbo vietai, tiek esamos įrangos atnaujinimui. ATC-28 montavimo staklių ir ATB-400 balansavimo staklių derinys leidžia patogiai atlikti padangų keitimo bei ratų balansavimo darbus.
