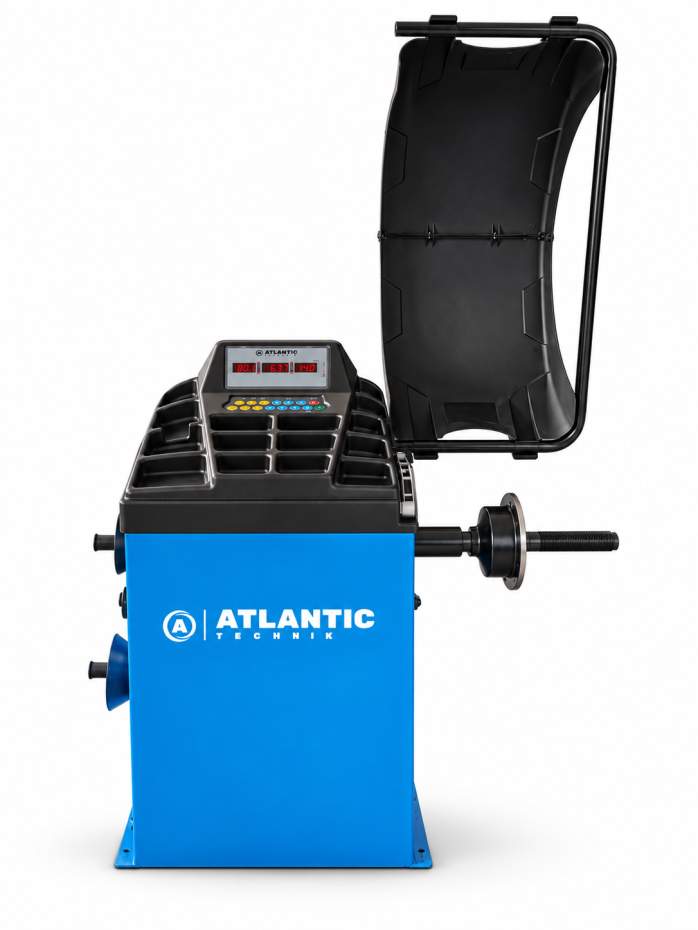

Ratų balansavimo staklės ATB-400

ATB-400 – ratų balansavimo staklės, skirtos greitam ir tiksliam lengvųjų automobilių ratų balansavimui. Staklės automatiškai nustato pagrindinius ratlankio parametrus: atstumą iki balansavimo plokštumos, ratlankio diametrą bei lengvojo lydinio ratlankio balansavimo plokštumų padėtis. Skardinių ratlankių plotis įvedamas rankiniu būdu.

AUTO ALU S funkcija automatiškai parenka balansavimo režimą ir svarelių montavimo būdą pagal matuojamo ratlankio tipą. Klijuojamų svarelių montavimo vietą galima nustatyti naudojant statinį lazerį ties 9 valandos padėtimi arba automatizuotą matuoklį. Kalami svareliai montuojami 12 valandos padėtyje.

SPLIT programa leidžia klijuojamus svarelius paslėpti už ratlankio stipinų, o OPT funkcija skirta disbalanso svoriui optimizuoti.

Integruota AUTO DIAGNOSTIKA leidžia nuskaityti ir kontroliuoti staklių daviklių parametrus. Pagal pateiktus duomenis AUTO KALIBRACIJOS sistema eksploatavimo metu nereikalauja periodinio staklių kalibravimo.

Balansavimo tikslumas siekia ±1 g, o vieno rato balansavimo ciklas trunka apie 7 sekundes.

Pagrindiniai privalumai

• Automatinis atstumo iki balansavimo plokštumos matavimas
• Automatinis ratlankio diametro matavimas
• Automatinis lengvojo lydinio ratlankių balansavimo plokštumų nustatymas
• Statinis lazeris klijuojamų svarelių montavimo vietai nustatyti
• AUTO ALU S – automatinis balansavimo režimo ir būdo parinkimas
• SPLIT – klijuojamų svarelių paslėpimas už stipinų
• OPT – disbalanso svorio optimizavimas
• AUTO DIAGNOSTIKA – daviklių parametrų nuskaitymas ir kontrolė
• AUTO KALIBRACIJA
• Suapvalinimo nustatymas ties 5, 10 arba 15 g
• Balansavimo tikslumas – ±1 g
• Balansavimo laikas – apie 7 s

Svarelių montavimas

• Kalami svareliai: 12:00 val. padėtyje
• Klijuojami svareliai: pagal lazerio rodyklę ties 9:00 val. padėtimi arba naudojant automatizuotą matuoklį

Techninės charakteristikos

• Modelis: ATB-400
• Ratlankių diametras: 10"–24"
• Ratlankių plotis: 1,5"–17,5"
• Maksimalus rato diametras: 1000 mm
• Maksimalus rato svoris: 65 kg
• Balansavimo tikslumas: ±1 g
• Maitinimas: 230 V, 50 Hz
• Galingumas: 0,2 kW
• Kampo rezoliucija: 2,8125 (360/128)
• Balansavimo laikas: ~7 s
• Maksimalios apsukos: 200 aps./min.
• Lazerio tipas: statinis
• Skardinių ratlankių pločio matavimas: rankinis

Gabaritiniai matmenys

• Plotis su velenu: 1008 mm
• Gylis su gaubtu: 870 mm
• Aukštis su gaubtu: 1550 mm

Pakuotės matmenys

• Plotis: 950 mm
• Gylis: 560 mm
• Aukštis: 1200 mm
• Svoris: 100 kg

Komplektacija

• Ratlankio pločio matuoklis – 1 vnt.
• Svarelių nuėmimo replės – 1 vnt.
• Greito veržimo rankena su dviem gaubtais – 1 vnt.
• 4 centravimo kūgių rinkinys
• Kalibravimo svarelis – 1 vnt.
