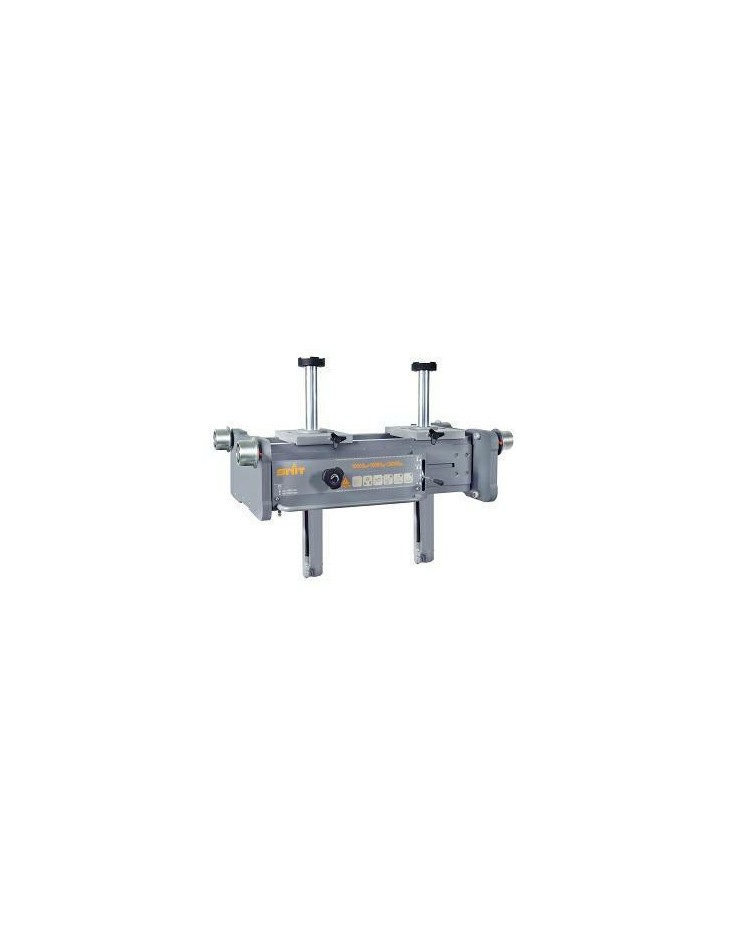

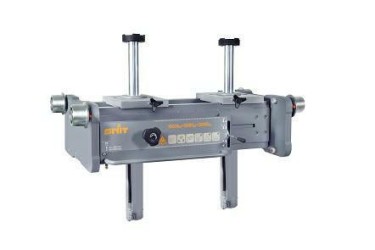

SNIT SG20-2 pneumohidraulinis duobinis domkratas 20 t, su dviem cilindrais

SNIT SG20-2 – tvirtos konstrukcijos pneumohidraulinis duobinis domkratas, sukurtas intensyviems sunkiojo transporto remonto ir techninės priežiūros darbams.

Domkrato maksimali keliamoji galia siekia 20 tonų. Įrenginyje sumontuoti du hidrauliniai cilindrai, kurie leidžia patogiai kelti transporto priemonę per du atramos taškus. Skersai slankiojantys cilindrai suteikia galimybę reguliuoti kėlimo taškų padėtį pagal transporto priemonės konstrukciją.

Pneumohidraulinė kėlimo sistema užtikrina greitą ir kontroliuojamą kėlimą naudojant suslėgtą orą. Greitos eigos mechanizmas padeda sumažinti pasiruošimo kėlimui laiką, o lėto nuleidimo vožtuvas leidžia tiksliau valdyti krovinio nuleidimą.

Domkratas turi reguliuojamo pločio rėmą, kuris leidžia pritaikyti konstrukciją prie konkrečios serviso duobės ar suderinamo keltuvo. S versijos rėmo plotis reguliuojamas 680–960 mm, o bendras plotis su ratukais siekia 770–1050 mm.

Patogiam naudojimui įrengtas ergonomiškame aukštyje esantis valdymo skydelis. Savaime grįžtantis valdymo jungiklis padeda užtikrinti saugesnį darbą, o integruotas kondensato skirtuvas yra suspausto oro sistemos dalis.

Komplekte pateikiami 2 × 100 mm kėlimo atramų prailginimai. Papildomai galima rinktis įvairius priedus, tokius kaip skersinė sija, pavarų dėžės atrama ar pagalbinis atraminis tiltelis.

Pagrindiniai privalumai

• Maksimali keliamoji galia – 20 t

• 2 pneumohidrauliniai kėlimo cilindrai

• Greita cilindrų eiga

• Skersai slankiojantys kėlimo taškai

• Cilindrų eiga – 420 mm

• Minimalus aukštis – 576 mm

• Maksimalus kėlimo aukštis – 996 mm

• Reguliuojamo pločio rėmas

• S versijos rėmo plotis – 680–960 mm

• Lėto nuleidimo vožtuvas

• Savaime grįžtantis valdymo jungiklis

• Patogi valdymo skydelio padėtis

• Pritaikomas skirtingoms serviso duobėms ir suderinamiems keltuvams

• Komplekte 2 × 100 mm atramų prailginimai

• Galimybė naudoti papildomus specializuotus priedus

Techninės charakteristikos

• Gamintojas: SNIT

• Modelis: SG20-2

• Versija: S

• Tipas: pneumohidraulinis duobinis domkratas

• Maksimali keliamoji galia: 20 t

• Hidraulinių cilindrų skaičius: 2

• Cilindrų eiga: 420 mm

• Minimalus aukštis: 576 mm

• Maksimalus kėlimo aukštis: 996 mm

• Rėmo plotis (S versija): 680–960 mm

• Bendras plotis su ratukais: 770–1050 mm

• Gylis: 665 mm

• Darbinis oro slėgis: 8–12 bar

• Svoris: 295 kg

• Kėlimo taškai: reguliuojami, skersai slankiojantys

• Nuleidimo valdymas: lėto nuleidimo vožtuvas

• Komplekte esantys prailginimai: 2 × 100 mm

Konstrukcijos ir valdymo ypatybės

Du hidrauliniai cilindrai

Leidžia dirbti su dviem kėlimo taškais ir patogiau pritaikyti atramas skirtingoms sunkiojo transporto konstrukcijoms.

Reguliuojamas rėmas

Rėmo plotis pritaikomas prie serviso duobės arba suderinamo keltuvo konstrukcijos. Kitiems montavimo pločiams gali būti naudojamos papildomos rėmo konfigūracijos.

Greita pneumohidraulinė sistema

Suslėgtu oru valdoma hidraulinė sistema užtikrina greitą kėlimo cilindrų judėjimą ir patogų agregato valdymą.

Kontroliuojamas nuleidimas

Lėto nuleidimo vožtuvas leidžia sklandžiau reguliuoti keliamo krovinio nuleidimą.

Papildomų priedų pasirinkimas

Pagal darbų pobūdį domkratą galima papildyti skersine atrama, pavarų dėžės laikikliu, atraminiu tilteliu ir kitais suderinamais priedais.

Komplektacija

• 1 × SNIT SG20-2 pneumohidraulinis duobinis domkratas

• 2 × 100 mm kėlimo atramų prailginimai

• Integruotas pneumohidraulinis valdymo mechanizmas

• Du hidrauliniai kėlimo cilindrai

Pritaikymas

• Sunkvežimių remontui

• Autobusų techninei priežiūrai

• Sunkiojo transporto važiuoklės remontui

• Ašių ir pakabos remonto darbams

• Ratų ir stabdžių sistemos priežiūrai

• Komercinio transporto servisams

• Serviso duobėms

• Suderinamiems sunkiojo transporto keltuvams

Svarbi informacija

• 20 tonų yra maksimali bendra domkrato keliamoji galia, o ne kiekvieno cilindro atskirai.

• Domkrato rėmo matmenys turi būti suderinti su konkrečios serviso duobės ar keltuvo konstrukcija.

• Darbui reikalingas 8–12 bar suslėgto oro tiekimas.

• Prieš keliant transporto priemonę būtina tinkamai parinkti atramos taškus ir laikytis gamintojo naudojimo instrukcijos.

Pastaba dėl matmenų: gamintojo pateiktame brėžinyje taip pat nurodytos kelios reguliuojamo rėmo konfigūracijos, kurių pločio diapazonas siekia 600–1400 mm. Šiame aprašyme pateikti konkrečiai S versijai nurodyti 680–960 mm rėmo matmenys.
